Unity模型与可视化图表生成插件

xeric mesh graph是一个使用节点编辑器来生成mesh的插件

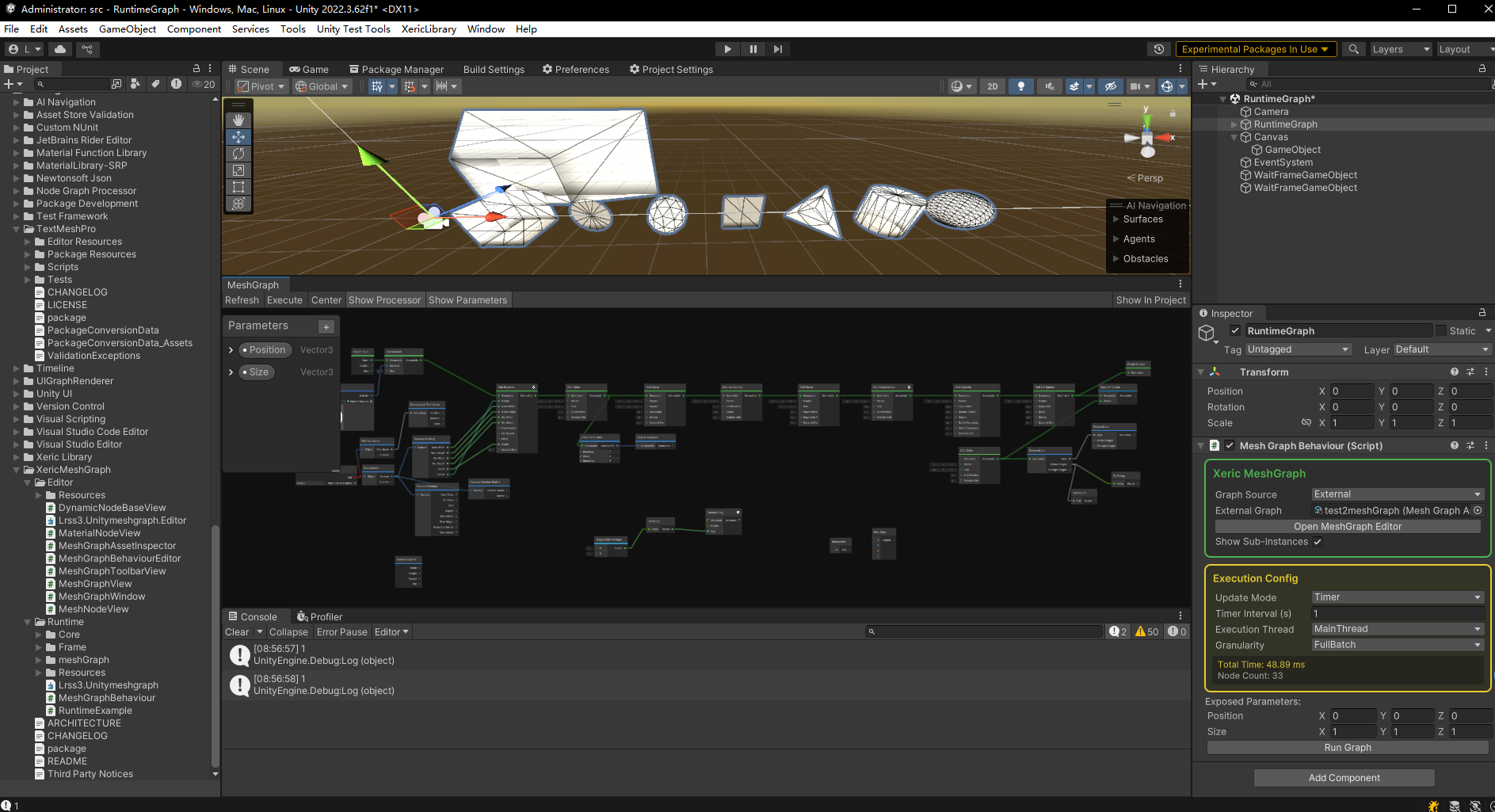

在场景中添加脚本 Mesh Graph Behaviour 脚本,在脚本上会显示几个矩形框:

  1. 绿色的是蓝图配置,默认内联在场景中,或选择自定义保存在外部。点击下方的open 按钮可以打开一个界面窗口出来显示当前的图表内容。

  2. 黄色的是脚本的运行配置,包括更新触发模式,执行位置,以及基础的执行速度。

  3. 框外是一些基础的输出统计,比如顶点数量,面数量

  4. 底部是当前图表的输入参数,可以配置在脚本上。

  5. 最后是RunGraph按钮,图表上任何操作会自动保存,但是必须在外部点击运行才会执行图表,避免进程卡死。

节点原理说明

模型数据

模型数据由meshproxy类型提供支持,这个结构中保存了一个模型的所有数据,包括顶点,uv,面索引,材质插槽。

基础几何节点

  • AddCircle: 添加一个2d圆,传入一个矢量让2d圆面向这个矢量

  • AddCube: 添加一个立方体

  • AddIcoSphere: 添加一个棱角球体

  • AddPlane: 添加一个平面

  • AddPoint: 添加一个点

  • AddUVSphere: 添加一个经纬球
